【中級者向け】Python と UDP計測（GB Focus) で脳波計測をリアルタイム描画する方法

7. 生波形の取得とプロット

ここまでは 集中度とリラックス度を取得していましたが、他のデータの取得も試してみましょう。ここからは少しプログラムが複雑になってきます。

アドレス一覧を再掲載します。

  • /Attention：集中度
  • /Meditation：リラックス度
  • /EEG ：生波形
  • /Bandpower ：δ, θ, α, β, γ
  • /Acc：加速度
  • /Gyro：ジャイロ
  • /EulerAngle：デバイスの角度

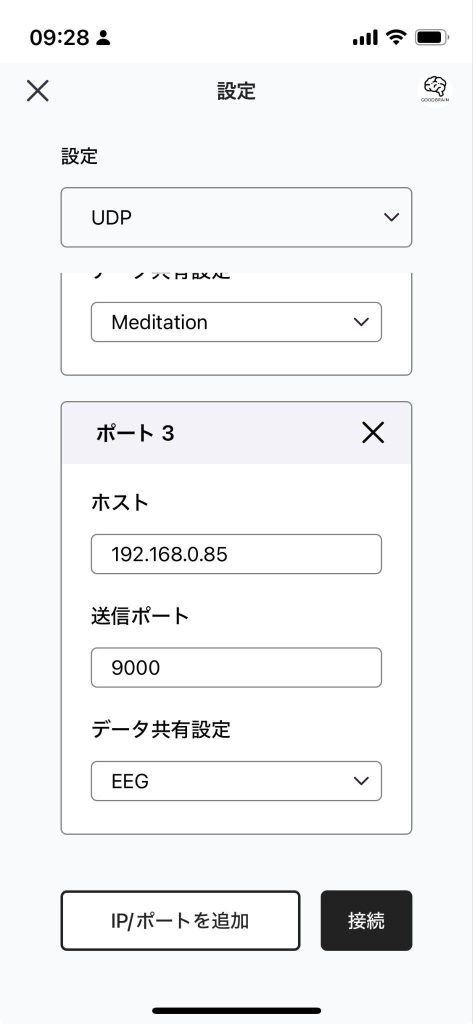

ここでは、/EEGを取得してみましょう。GB Focus でポートを追加し、以下の写真の「ポート３」のとおりに設定してください。

ポートを追加したら、再度「接続」してください。

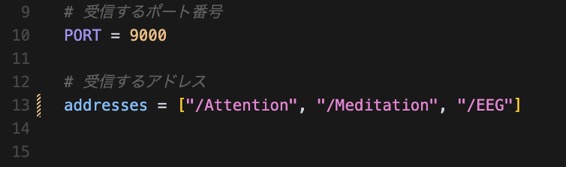

次に、プログラムの上雨の「受信するアドレス」に、/BandPower を追加します。

addresses = ["/Attention", "/Meditation", "/EEG"]

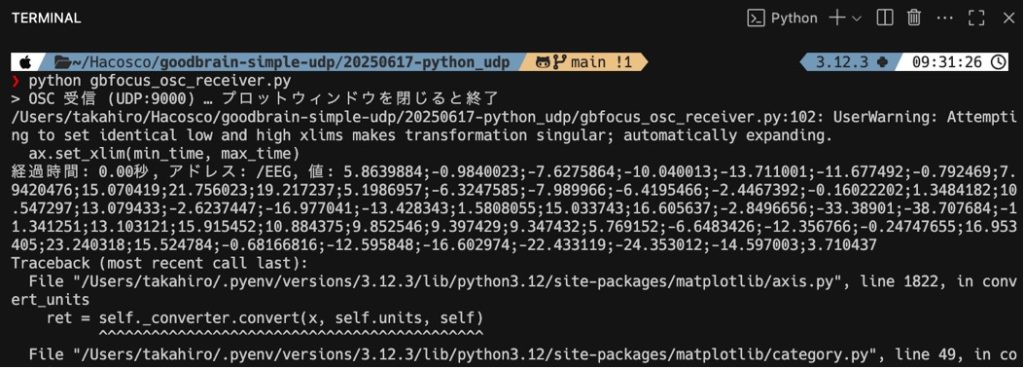

このまま実行すると、下記のようなエラーが出ます

よくよくみてみると、取得した生波形の計測値には、セミコロン区切りで複数の値があることがみて取れます。

経過時間: 0.00秒, アドレス: /EEG, 値: 5.8639884;-0.9840023;-7.6275864;-10.040013;-13.711001;-11.677492;-0.792469;7.9420476;15.070419;21.756023;19.217237;5.1986957;-6.3247585;-7.989966;-6.4195466;-2.4467392;-0.16022202;1.3484182;10.547297;13.079433;-2.6237447;-16.977041;-13.428343;1.5808055;15.033743;16.605637;-2.8496656;-33.38901;-38.707684;-11.341251;13.103121;15.915452;10.884375;9.852546;9.397429;9.347432;5.769152;-6.6483426;-12.356766;-0.24747655;16.953405;23.240318;15.524784;-0.68166816;-12.595848;-16.602974;-22.433119;-24.353012;-14.597003;3.710437

生波形のデータは、0.2秒に1回、50個のデータがまとめて送信されます（250 Hz）。したがって、このまとまったデータを数値データに変換してから、データを保存する必要があります。

このように、アドレスごとに送信されるデータの特徴は少しずつ異なっています。各アドレスに対応した処理を書いていきましょう。

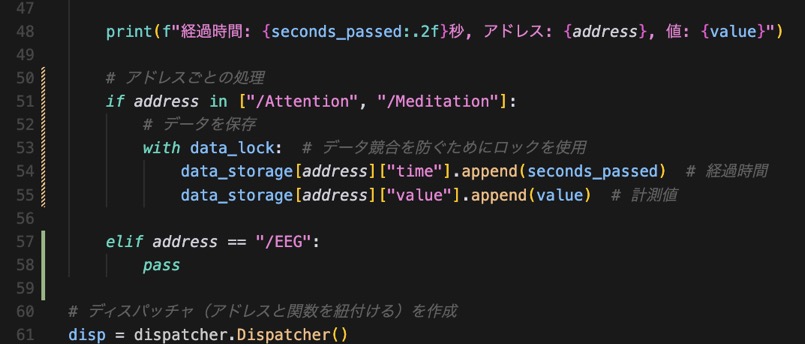

まずは、handler関数の最後の部分を変更し、条件分岐を作成します。

    # アドレスごとの処理
    if address in ["/Attention", "/Meditation"]:
        # データを保存
        with data_lock:  # データ競合を防ぐためにロックを使用
            data_storage[address]["time"].append(seconds_passed)  # 経過時間
            data_storage[address]["value"].append(value)  # 計測値

    elif address == "/EEG":
        pass

pass は「何もしない」という意味です。

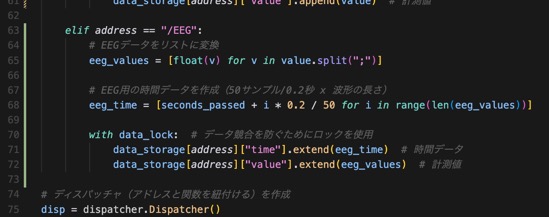

次に、/EEG の場合の処理を書いていきます。

       # EEGデータをリストに変換
        eeg_values = [float(v) for v in value.split(";")]

        # EEG用の時間データを作成（50サンプル/0.2秒 x 波形の長さ）
        eeg_time = [seconds_passed + i * 0.2 / 50 for i in range(len(eeg_values))]

        with data_lock:  # データ競合を防ぐためにロックを使用
            data_storage[address]["time"].extend(eeg_time)  # 時間データ
            data_storage[address]["value"].extend(eeg_values)  # 計測値

処理の流れは下記の通りです。

  • EEGの文字列データを数値データ（のリスト）に変換
  • タイムスタンプが1点しかないので、サンプリング間隔から計算して時間列を作成（※）
  • データの保存（今回は append ではなく extend であることに注意）

※厳密には、データ送信の時間間隔は均一ではない（ちょうど0.2秒ではない）ので、本当は次のデータ送信時刻から逆算して時間の配列を作成する必要があります。処理が複雑になるため、今回は簡易的な方法で実装しています。

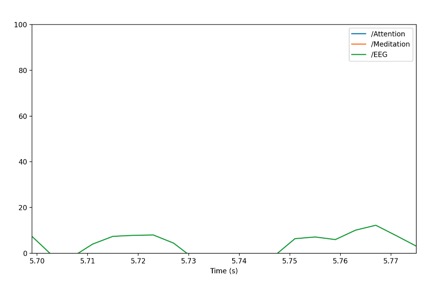

これでエラーは出なくなりますが、プロットはまだおかしいです。

課題

  1. EEGデータの量が多いため、短い時間しか表示されない。集中・リラックスが見えない。
  2. EEGデータが途切れている。

7.1. 課題１の修正

課題１を解決するために、data_storage で設定した maxlen を変更します。ただ、EEGと集中・リラックスで別の値を設定する必要があります。

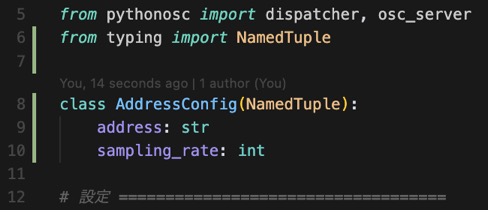

まずは、address にサンプリング周波数の情報を持たせます。今後の各調整も考慮し、NamedTuple型の Address クラスを作っておきます。

from typing import NamedTuple

class AddressConfig(NamedTuple):
    address: str
    sampling_rate: int

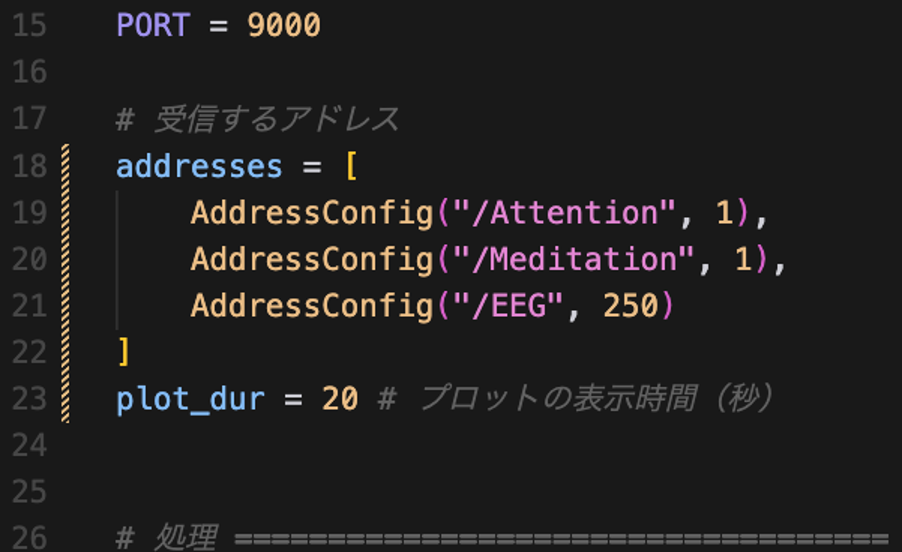

addresses を変更し、ついでにプロットの表示時間を設定する変数を作成しておきます。

addresses = [
    AddressConfig("/Attention", 1),
    AddressConfig("/Meditation", 1),
    AddressConfig("/EEG", 250)
]
plot_dur = 20 # プロットの表示時間（秒）

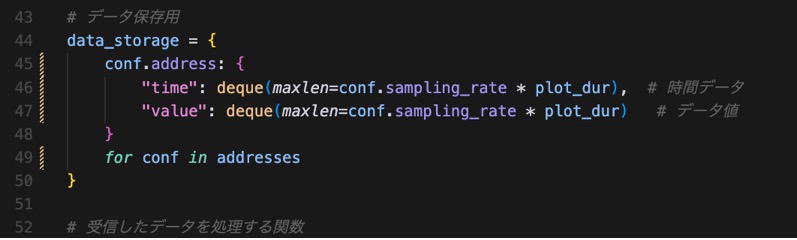

次に、data_storageで、maxlen = サンプリング周波数 x 表示時間 秒 に変更します。

# データ保存用
data_storage = {
    conf.address: {
        "time": deque(maxlen=conf.sampling_rate * plot_dur),  # 時間データ
        "value": deque(maxlen=conf.sampling_rate * plot_dur)   # データ値
    }
    for conf in addresses
}

そして、以降でaddressを使用している３箇所を修正します。

…

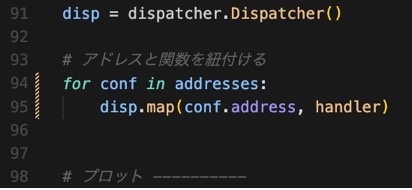

# アドレスと関数を紐付ける
for conf in addresses:
    disp.map(conf.address, handler)

…

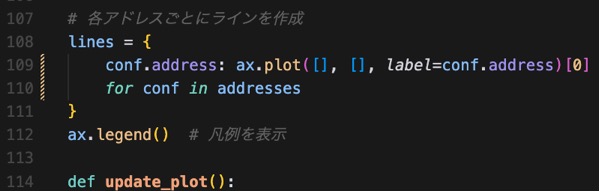

# 各アドレスごとにラインを作成
lines = {
    conf.address: ax.plot([], [], label=conf.address)[0]
    for conf in addresses
}

…

   with data_lock:  # データ競合を防ぐためにロックを使用
        for conf in addresses:
            address = conf.address
            # データが存在するかチェック

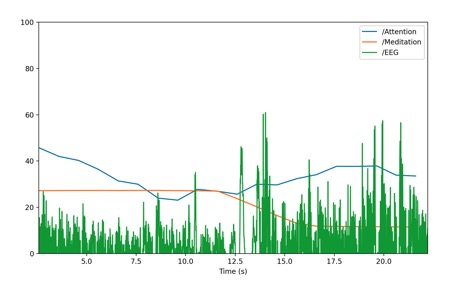

これで多少マシになりました。

7.2. 課題２の修正

次に、課題2（EEGが見切れている問題）を修正するため、サブプロットを増やしましょう。

まずは、プログラム上部の設定を変更します。

  • AddressConfig に データカテゴリの情報を追加
  • addresses でデータカテゴリを設定
  • subplot_settings を追加
class AddressConfig(NamedTuple):
    address: str
    sampling_rate: int
    category: str

…

# addresses = [
    AddressConfig("/Attention", 1, "Mental State"),
    AddressConfig("/Meditation", 1, "Mental State"),
    AddressConfig("/EEG", 250, "EEG")
]
plot_dur = 20 # プロットの表示時間（秒）

subplot_settings = {
    "Mental State": {
        "ylim": (0, 100),
        "xlabel": None,
        "ylabel": "Mental State"
    },
    "EEG": {
        "ylim": (-50, 50),
        "xlabel": "Time (s)",
        "ylabel": "Voltage (μV)"
    }
}

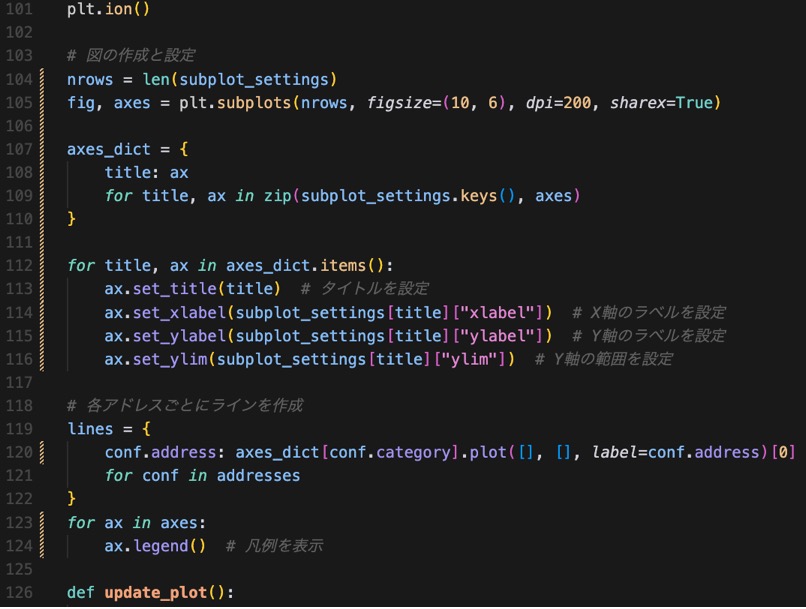

プロットの初期設定も変更します。

nrows = len(subplot_settings)
fig, axes = plt.subplots(nrows, figsize=(10, 6), dpi=200, sharex=True)

axes_dict = {
    title: ax
    for title, ax in zip(subplot_settings.keys(), axes)
}

for title, ax in axes_dict.items():
    ax.set_title(title)  # タイトルを設定
    ax.set_xlabel(subplot_settings[title]["xlabel"])  # X軸のラベルを設定
    ax.set_ylabel(subplot_settings[title]["ylabel"])  # Y軸のラベルを設定
    ax.set_ylim(subplot_settings[title]["ylim"])  # Y軸の範囲を設定

# 各アドレスごとにラインを作成
lines = {
    conf.address: axes_dict[conf.category].plot([], [], label=conf.address)[0]
    for conf in addresses
}
for ax in axes:
    ax.legend()  # 凡例を表示

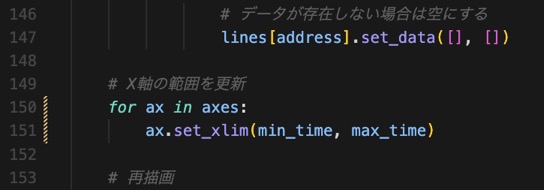

さらに、update_plot() 関数内で一箇所修正を行います。

   # X軸の範囲を更新
    for ax in axes:
        ax.set_xlim(min_time, max_time)

うまくプログラムが書けていれば、以下のように、プロットがいい感じになっているはずです！

7.3. ここまでのソースコード

import threading
from datetime import datetime
from collections import deque
from matplotlib import pyplot as plt
from pythonosc import dispatcher, osc_server
from typing import NamedTuple

class AddressConfig(NamedTuple):
    address: str
    sampling_rate: int
    category: str

# 設定 ===================================

# 受信するポート番号
PORT = 9000

# 受信するアドレス
addresses = [
    AddressConfig("/Attention", 1, "Mental State"),
    AddressConfig("/Meditation", 1, "Mental State"),
    AddressConfig("/EEG", 250, "EEG")
]
plot_dur = 20 # プロットの表示時間（秒）

subplot_settings = {
    "Mental State": {
        "ylim": (0, 100),
        "xlabel": None,
        "ylabel": "Mental State"
    },
    "EEG": {
        "ylim": (-50, 50),
        "xlabel": "Time (s)",
        "ylabel": "Voltage (μV)"
    }
}

# 処理 ===================================

data_lock = threading.Lock() # おまじない（OSCとプロットのスレッド間のデータ競合を防ぐ）
start_time = None  # 最初のデータの時刻を記録

# データ保存用
data_storage = {
    conf.address: {
        "time": deque(maxlen=conf.sampling_rate * plot_dur),  # 時間データ
        "value": deque(maxlen=conf.sampling_rate * plot_dur)   # データ値
    }
    for conf in addresses
}

# 受信したデータを処理する関数
def handler(address, *args):
    # argsから計測値とタイムスタンプを取得
    value, timestamp_str = args

    # おまじない（グローバル変数`start_time`を使うことを宣言）
    global start_time

    # タイムスタンプを文字列からdatetime型に変換
    timestamp = datetime.strptime(timestamp_str, "%Y-%m-%d %H:%M:%S.%f")

    # 最初のデータの時刻を記録
    if start_time is None:
        start_time = timestamp

    # 経過時間（秒）を計算
    seconds_passed = (timestamp - start_time).total_seconds()

    print(f"経過時間: {seconds_passed:.2f}秒, アドレス: {address}")

    # アドレスごとの処理
    if address in ["/Attention", "/Meditation"]:
        # データを保存
        with data_lock:  # データ競合を防ぐためにロックを使用
            data_storage[address]["time"].append(seconds_passed)  # 経過時間
            data_storage[address]["value"].append(value)  # 計測値

    elif address == "/EEG":
        # EEGデータをリストに変換
        eeg_values = [float(v) for v in value.split(";")]

        # EEG用の時間データを作成（50サンプル/0.2秒 x 波形の長さ）
        eeg_time = [seconds_passed + i * 0.2 / 50 for i in range(len(eeg_values))]

        with data_lock:  # データ競合を防ぐためにロックを使用
            data_storage[address]["time"].extend(eeg_time)  # 時間データ
            data_storage[address]["value"].extend(eeg_values)  # 計測値

# ディスパッチャ（アドレスと関数を紐付ける）を作成
disp = dispatcher.Dispatcher()

# アドレスと関数を紐付ける
for conf in addresses:
    disp.map(conf.address, handler)


# プロット ----------
# インタラクティブモードを有効にする
plt.ion()

# 図の作成と設定
nrows = len(subplot_settings)
fig, axes = plt.subplots(nrows, figsize=(10, 6), dpi=200, sharex=True)

axes_dict = {
    title: ax
    for title, ax in zip(subplot_settings.keys(), axes)
}

for title, ax in axes_dict.items():
    ax.set_title(title)  # タイトルを設定
    ax.set_xlabel(subplot_settings[title]["xlabel"])  # X軸のラベルを設定
    ax.set_ylabel(subplot_settings[title]["ylabel"])  # Y軸のラベルを設定
    ax.set_ylim(subplot_settings[title]["ylim"])  # Y軸の範囲を設定

# 各アドレスごとにラインを作成
lines = {
    conf.address: axes_dict[conf.category].plot([], [], label=conf.address)[0]
    for conf in addresses
}
for ax in axes:
    ax.legend()  # 凡例を表示

def update_plot():
    """ プロットを更新する関数 """
    min_time = 0  # 最小時間を初期化
    max_time = 0  # 最大時間を初期化

    with data_lock:  # データ競合を防ぐためにロックを使用
        for conf in addresses:
            address = conf.address
            # データが存在するかチェック
            if data_storage[address]["time"] and data_storage[address]["value"]:
                # ラインのデータを更新
                lines[address].set_data(
                    data_storage[address]["time"],
                    data_storage[address]["value"]
                )

                # 最小・最大時間を更新
                min_time = max(min_time, min(data_storage[address]["time"]))
                max_time = max(max_time, max(data_storage[address]["time"]))
            else:
                # データが存在しない場合は空にする
                lines[address].set_data([], [])

    # X軸の範囲を更新
    for ax in axes:
        ax.set_xlim(min_time, max_time)

    # 再描画
    fig.canvas.draw()
    fig.canvas.flush_events()

# OSCサーバー ----------

def start_server():
    """OSCサーバーを起動する関数"""
    print(f"> OSC 受信 (UDP:{PORT}) … プロットウィンドウを閉じると終了")
    server = osc_server.ThreadingOSCUDPServer(("", PORT), disp)
    server.serve_forever()

# サーバーをバックグラウンドで開始
server_thread = threading.Thread(target=start_server, daemon=True)
server_thread.start()

# プロット表示とリアルタイム更新
plt.show()
try:
    while plt.get_fignums():  # ウィンドウが開いている間
        update_plot()
        plt.pause(0.1)  # 100ms待機
except KeyboardInterrupt:
    print("\n終了")

8. まとめ

本記事では、Python と UDP計測を用いて、脳波のリアルタイム描画を行いました。UDP計測を利用すれば、フィードバックを伴う実験や、脳波を用いたライブ感のある創作活動を行うことができます。

興味のある方は、ぜひ一度ソリューションページをご覧ください。
